Ein vverstellbarer (und arretierbarer) Schutz Ihrer empfindliche Ohren:

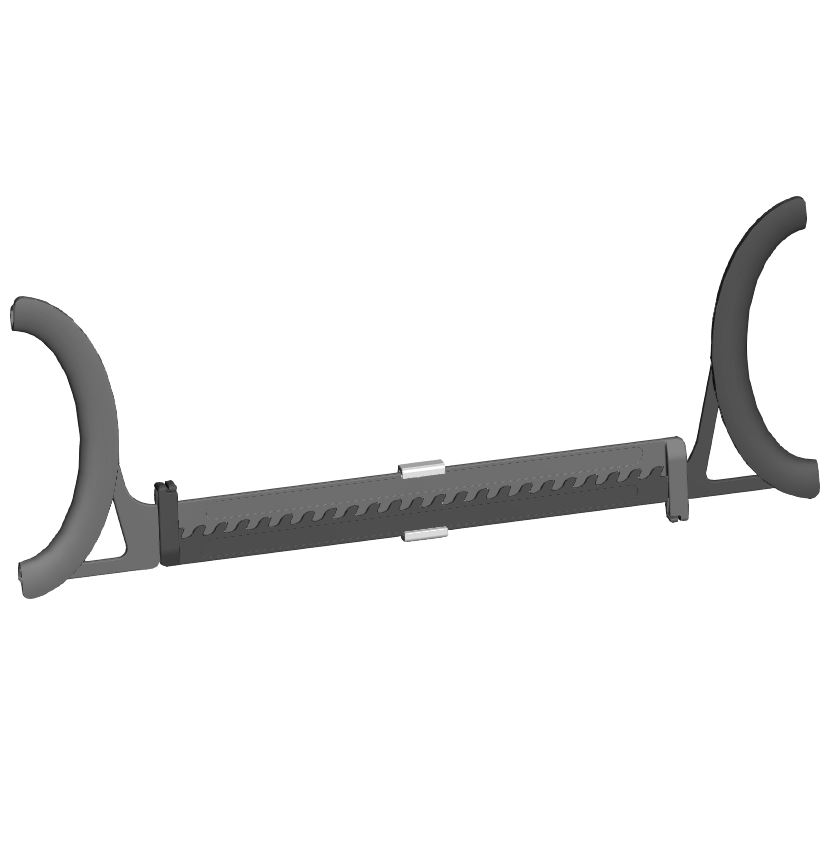

Der Druck von Gummizügen der FFP2-Masken wird von Ihren Ohren abgehalten. Dafür wird die Weite des Ear-Cmile in 5 mm-Schritten an Ihren Kopf angepasst: Die C-Bügel sollten Ihre Ohren nicht berühren und ggf. genug Platz für Ihre Brillenbügel lassen. Die eingestellte Weite kann zusätzlich mit ein oder zwei C-förmigen Klammern fixiert werden. Künftig werden die (FFP2-) Mund-Nasenschutz-Masken nicht mehr hinter den Ohren sondern in die (vom Kopf weg offen angelegten C-förmigen Schlitzen des Ear-Cmile eingehängt:
– Der Gummizug von (FFP2-) Masken kann auf einer Seite vor dem Anlegen am Kopf
– in den C-förmigen Bügel entsprechend der später gewünschten Orientierung eingehängt
– die Maske vor dem Gesicht, der Bügel – eher als hohes C – hinter dem Kopf positioniert
– und schließlich der zweite Bügel eingehängt werden.
– Dabei kann der Verbinder-Bügel des Ear-Cmile oben oder unten an Ihrem Hinterkopf
anliegen.      –>  Über Shapeways 3D-Druck nur als PA-Material angeboten,
sonst etwas elastischer auch aus TPU.    PA  und TPU: Farbe grau, PA: autoklavierbar.

meist besser als hohes C getragen

aber

auch als tiefes C möglich – je nach Kopfform.

.

Die  Lichtschutzbox ist eine ergonomische Aufbewahrung für die Adhäsivtechnik.

Bei Shapeways erhöhte Druckkosten – bitte kontaktieren Sie mich vor Bestellung!

Erste Variante (enthält nicht alle Funktonen der dritten Variante, s. u.)

Lange und kurze Applikationstips, Ätzgel, Bonding-Primer und -Adhäsive, Zemente, divese Composit-Baseliner/ Flow-Spritzen/ -Cavifils/ Ceram-Kapsel und  Applikator-pistolen folgender: Bauart können lichtgeschützt, platzsparend, handlich und alles mit einem Handgriff auf den Behandlungstray gestellt und wieder weggeräumt werden.

Vier weitere sehr hilfreiche Funktionen für einhändiges arbeiten ohne Assistenz sind:
A: sechs nach unten reichenden Separerschlitze, in denen Lichtschutzkappen auf den Spritzen bzw. Cavifil-Kapseln abgestreift werden können.
B: zwei Ausrichtsterne zur Ausrichtung von Cavifil-Kapseln auf die Behandlungssituation:
– links für Flow-Carpulen
– rechts für Ceram-Carpulen
C: an der Oberkante kleine Bohrerständer aufgesteckt werden und
D: die mittlere Aussparung der Oberkante hilft, vorbereitete Applikatoren leicht zu greifen.

Farbe: anthrazit

Bedingt sterilisierbar, da das Material sich verziehen und quellen kann. Dadurch kann die Passung der Einzelteile beim Zusammenbau verschlechtert werden.

DIY ! – Vier der sieben Komponenten sind jeweils paarweise miteinander verbunden. Die Verbindungsstellen bitte lösen, abschneiden und versäubern. 3D-Druck-bedingte scharfen Kanten leicht schmirgeln. Für den ersten Zusammenbau Schutzhandschuhe tragen, um sich nicht an noch scharfen Kanten zu verletzen, da Anfangs die starke Klemmpassung nach und nach eingeschliffen werden muss.

Der erste Zusammenbau kann erschwert sein. Ggf. müssen die 3D-Druck-bedingten einseitig entstehenden kleinen scharfen Kanten leicht abgeschliffen werden. Auch beim Ausbetten der 3D-gedruckten Einzelteile können Pulverrückstände zunächst die Erstmontage erschweren. Zu viel Spiel am Anfang würde andererseit auf Dauer einen zu lockeren Sitz der Einzelteile nach sich ziehen.

Der Zusammenbau des sieben-teiligen Bausatzes erfolgt in folgenen Schritten:

Die Demontage erfolgt in entgegengesetzter Reihenfolge. Vorsichtig hantieren, einzelne Teile nicht gegeneinander verkanten, um die Lichtschutzbox nicht zu beschädigen! Auf die Rastmechanik achten: Der einrastende Deckel muss vorn angehoben und nach vorne geschoben werden. An den Seitenteilen müssen die Rasten vorn angehoben wrden, um diese dann nach vorn schiebend von der Basisplatte zu entriegeln.

Sicht auf die zwei Einlegeblätter

Nach jeder Behandlung zwei, aus Traypapier zuge-schnittene Einlage-Blätter zu wechseln:

– 145 x 70 mm, innen auf der Rückenplatte von oben einzuschiebes Blatt (ein 18 x 28 cm Trayapier ergibt vier 145 x 70 mm Einlagen sowie fünf Blätter:)

– 50 x 35 mm, innen auf die mittlere Platte von unten einzuschiebendes und nach hinten abzuknickendes Baltt. (oder 50 x 40 mm Post-It-Haftnotizblätter)

De Lichtschutzbox wird somit von innen nicht durch anhaftende, schwer entfernbare Compositmaterialien verschmutzt:!

Für Ihr Hygienekonzep ist es ggf. interessant, die Front- (und mittlere) Platte nach jedem Patient zu wechseln und das restliche Gehäuse Sprüh-/ Wisch-desinfizierend zu reinigen. Bedingt sterilisierbar, da das Material sich verziehen und quellen kann. Dadurch kann die Passung der Einzelteile beim Zusammenbau verschlechtert werden.

Bei Shapeways erhöhte Druckkosten – bitte kontaktieren Sie mich vor Bestellung!

abseits der Zahnarztpraxis:

Seit langem klappere ich die IDS nach ergonomischen Instrumente ab & vermisse einige. Meine Vorschläge zu Instrumenteentwicklungen bei tutlinger Instrumentenbauer ab 2009 sind nicht durchgedrungen. Daher habe ich ab 2013 mit TurboCAD die ersten Entwürfe anfangs über viele Iterationsschritte entwickelt

und ab 2015 mit dem 3D-Druck bei 3D-Druckdienstleister begonnen. Zunächst bei rapidobject.com – heute ein Anbieter mit sehr vielfältigen Drucktechniken. Inzwischen aber meist bei 3faktur.com mit dem relativ neuen MJF-Verfahren von hp: kostengünstiger, präziser, wasserdicht nebst schneller Lieferung.
Ende 2020 begann ich die Einrichtung des ab 2021 nun verfügbaren Shapeways-Shops.
Shapeways druckt meines Wissens aktuell nur in den Niederlanden und den USA.

https://www.shapeways.com/shops/just-to-train-your-dental-skills?sort=name

Auf meiner Homepage sind die genauer vorgestellten Instrumente mit dem Shop vverlinkt:

https://www.csoegoer.de/instrumente-aus-dem-3d-druck

——————————————————————————————————————

Ich liebe schöne/ funktionelle Designs und schnelle/ ergonomische 3D-Drucke          🙂

Sind die Informationen auf dieser Homepage ausreichend und verständlich?
Haben Verbesserugsvorschläge?
Haben Sie Anregungen?    a.csoegoer(ät)t-online.de  oder hier geht es zum Kontakt

Viel Spaß beim Stöbern und ausprobieren!

PS:

Ein sehr intuitives CAD-Programm für Apple soll shapr3d sein. Aber ich bin nicht so Apple-Affin und als ich 2013 mit CAD angefangen habe, waren viele Programme noch nicht so weit. Ich musste einen steinigeren Weg mit semiprofessioneller Software (TurboCAD Pro) und einer Woche Einzelschulung gehen und werde bei dem für mich altbewährten bleiben, da auch meine CAD Daten sich nicht ohne weiteres vollumfänglich mit Teilehistorie portieren lassen.

Autodesk Fusion 360

Viele Informationen zum 3D-Druck gibt es auch hier
und zu den Druckverfahren hier.

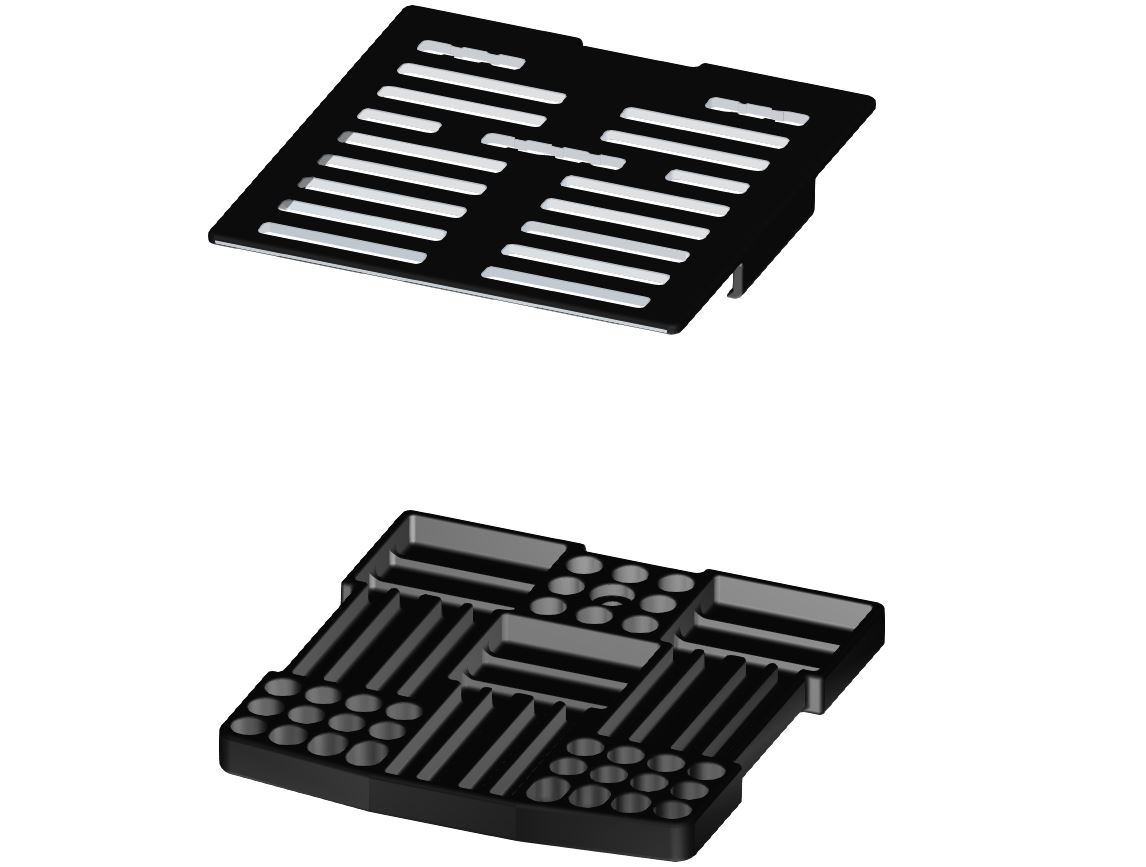

endo-GPS, kleine Version       1x mit Deckel    /    2x ohne Deckel    /    2x nur Deckel

Die kleine, 3D-gedruckte Variante des endo-GPS (Guttapercha- Paperpoint Ständer) für die ergonomische Lage-rung von Guttapercha- und Papier-Spitzen und weiteren Kleinmaterials wie Watte- / Schaumstoff-Pellets, Teflonband, Silikonstopper usw. während Wurzelkanabehandlungen.

Einteilig, Farbe grau, autoklavierbar

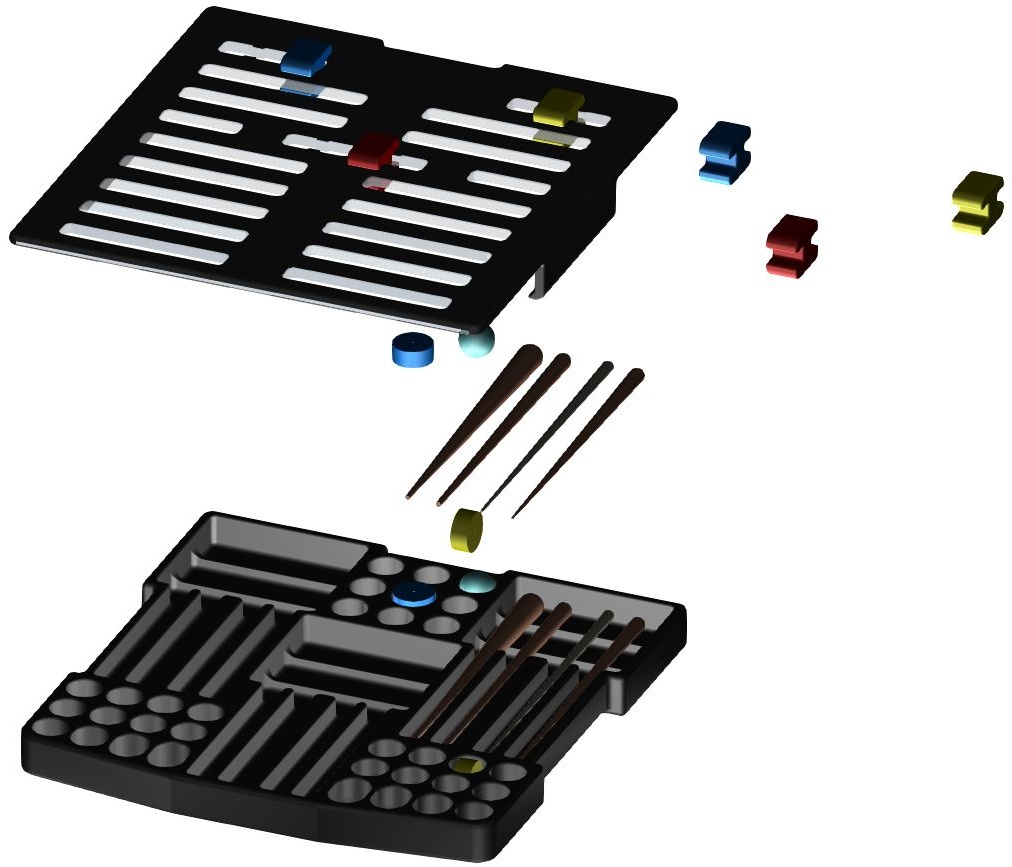

Wahlweise mit Deckel.     Damit können vereinzeltes Kleinmaterialien (Papier-spitzen, Watte-, Schaumstoff-Pellets, Teflonband und (hochkant eingesteckte) Silikonstopper in ihrer Position gehalten und mitsterilisiert werden.
Die optionalen Farb Indexierer für den Deckel sind bei Nichrominox.fr  hier erhältlich.
https://www.nichrominox.fr/colour-index-for-sterimeter.htm

Hier die hochwertige Version des endo-GPS mit Deckel aus Titan Ti6Al4V ELI: Kosten ohne Deckel: 170 € netto, zzgl. Versand.

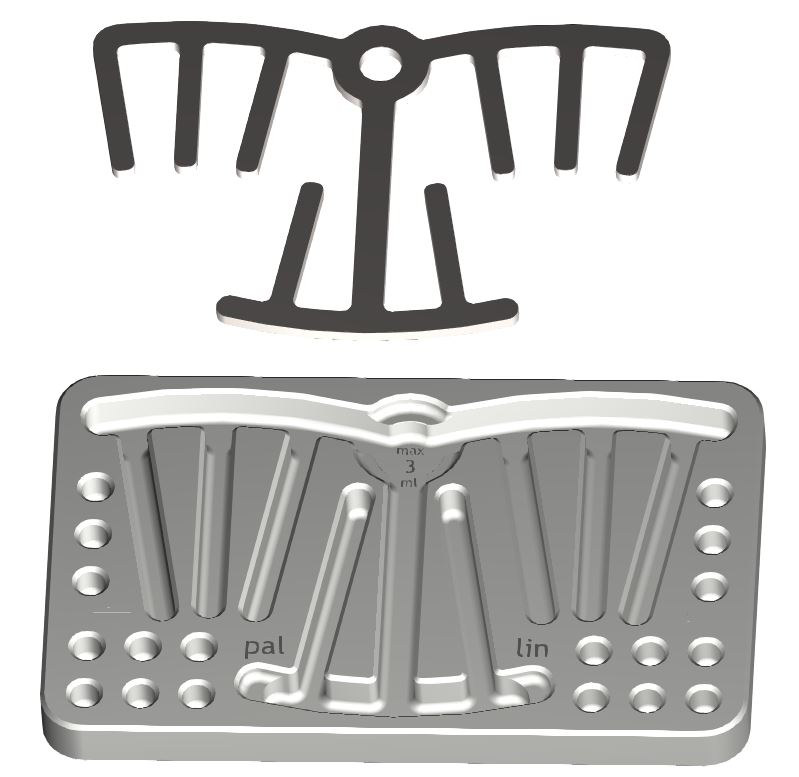

endo-GPS 3D-Druck-Variante im Vergleich mit endo-GPS CNC-gefräst aus Titan:
– Die kleine Variante des endo-GPS aus PA im 3D-Druck ist die preiswerte Variante des endo-GPS und ist im Shapeways-Shop hier ohne Deckel und hier mit Deckel erhältlich.
– Es ist keine Stabilisierung durch Eigengewicht möglich und auch kein Deckel erforderlich, wenn die Verwendung nur in einer Behandlungssitzung vorgesehen ist.
– Papierspitzen mitzusterilisieren ist aber eher schwierig; Dafür ist der Deckel erforderlich!
– NaClO-Bad zu verwenden sollte überdacht wreden, da es verschüttet werden könnte.
– Daher können die Rillen auch 1 mm flacher sein, so dass die Sicht auf die eingelegten Spitzen (Papier oder Guttapercha) deutlicher ist.
– Auf Anregung von Dr. Hans Willi Herrmann sind wieder – wie in einem Prototyp zuvor schon – vier Rillen je Wurzel (3) bzw. zwei für jeden Kanal (bei zwei Kanälen je Wurzel) angeordnet.
– Auch die Anordnung der Greifposition ist für alle Rillen gleich ausgerichtet und das Greifen der Papier-/ Guttapercha-Spitzen ist durch Stützstreben unter diesen für das Handling mit der Pinzette optimiert.

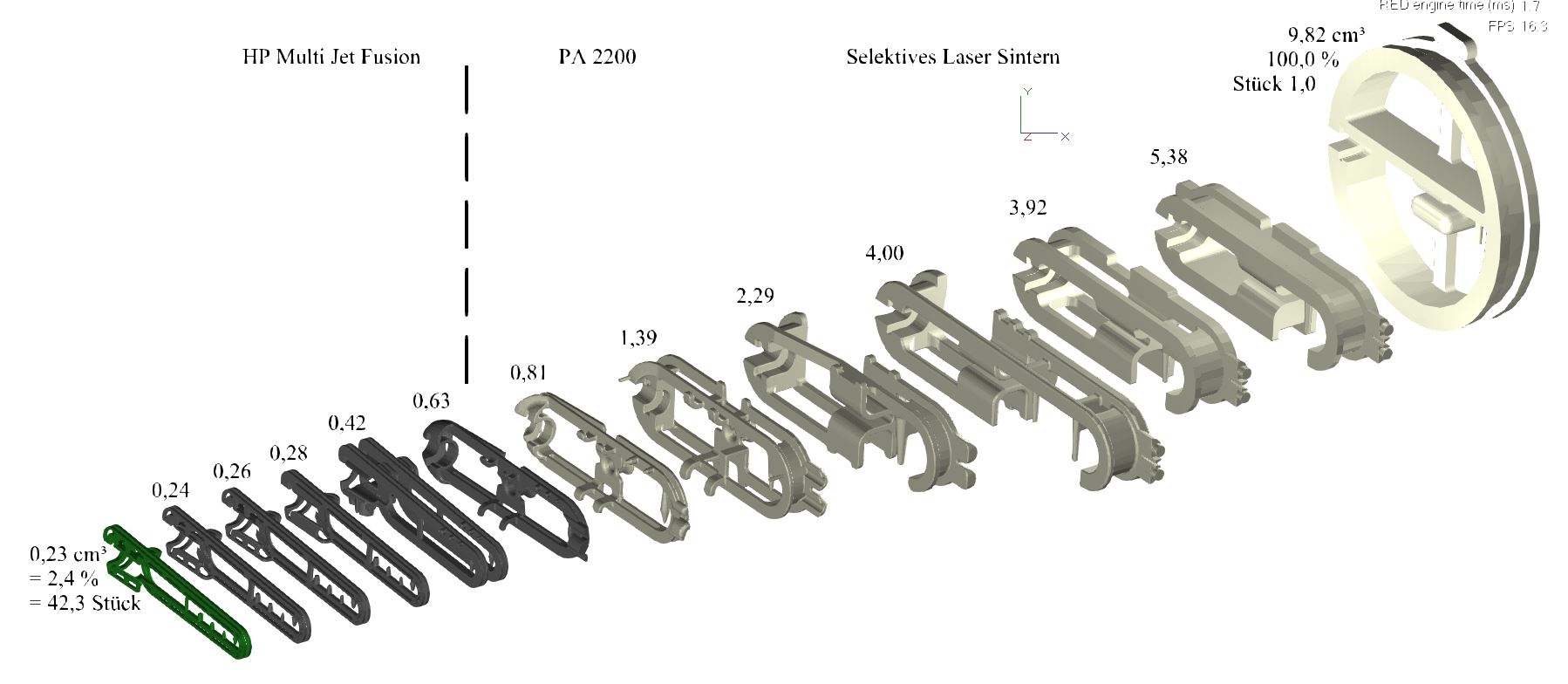

– Erst seit 2019 ist mit dem MJF-Druckverfahren von hp auch das PA-Material für den 3D-gedruckten endo-GPS hinreichend poren- und wasserdicht. Bei der Herstellung der endo-GPS-Version aus Titan in 2018 war diese 3D-Drucktechnik noch nicht auf dem Markt.

endo-GPS 3D-Druck-Variante im Vergleich mit endo-GPS CNC-gefräst aus Titan:
– Die endo-GPS-Variante aus Titan ist auch als Tauchbecken für Natriumhypochlorit nutzbar, der nicht korrodiert wie aus anderen Materialien und bei mir erhältlich. (Wegen der Oberflächenspannung und der Kapilarwirkung sollte dafür auch Alkohol dem NaClO zugefügt werden, das auch die Penetrierbarkeit der Wurzelkanäle verbessern dürfte.)
– Der Titan-Deckel hält Papierspitzen in Position, die im trockenen Titan-Unterteil (in Folie eingeschweißt) mitsterilisiert werden. Darüber hinaus vermeidet der Deckel die Adhäsion der Papierspitzen an der Einschweißfolie.
– Auch ist es möglich, an Wurzelkanäle angepasste Guttaperchaspitzen bis zur Folgesitzung in NaClO-Lösung einzulegen, mit dem Deckel in Position zu halten, mit einem breiten transparenten Paketklebeband abzukleben und mit Patientennummer, Datum, ff zu beschriften. – GP NICHT STERILISIERBAR! – Aber viele Titan-endo-GPS wären erforderlich, um individuell angepasste NaClO-gebadete GP-Spitzen zu lagern. Im „Trockendock“ des preiswerteren 3D-gedruckten endo-GPS wäre das leichter realisierbar. Für diesen Zweck ist der endo-GPS im Set mit Deckel erhältlich.
– Auch lassen sich mitsterilisierten, vereinzelten Kleinteile wie Stopper, Wattepellet, Schaumstoff oder Teflonband mit nur einer Pinzette in einer Hand aus dem Titan-endo-GPS entnehmen, da das Gewicht den endo-GPS aus Titan stabil genug stehen lässt ohne beim Entfernen der Kleinteile mittels Pinzette mit angehoben zu werden.

– Ich bevorzuge weiterhin die wertigere Variante aus Titan, von der für mein Workflow im Praxisablauf 15 Stück mit Deckel und eingeschweißt im Umlauf sind, da die Sterizyklen bei mehreren Behandlern ggf. 2-3 Tage dauern können.
– 10 weitere endo-GPS sind ohne Deckel und nicht eingeschweißt im Umlauf, die ich als Kons-Ständer verwende.
– Eingelegt sind dann nur Watte-/ Schaumstoff-Pellets und Teflonband.
– In den Rillen können im Behandlungsverlauf Teilmatrizen vorbereitet oder zwischendurch abgelegt werden während in die Löcher Holzkeilchen und Bohrer positioniert werden können.

– Einige Kollegen nutzen die Teile ebenfalls und sind begeistert, dass das Material trotz NaClO so korrosionsfest ist.
– Beide Varianten helfen, Ordnung mit eingemessenen Guttapercha- und Papierspitzen während der Behandlung zu halten und Kleinteile schnell zur Hand zu haben
– so hat sich mein Behandeln ergonomischer und entspannter entwickelt.

Eine Charge endo-GPS und Deckel aus Titan sind gefertigt. Kosten ohne Deckel: 170 € netto, zzgl. Versand;  (Deckel zuzuglich 70 € netto, noch zwei verfügbar).

Bohrer- und kleiner Materialständer                                          50×50 mm Grundfläche

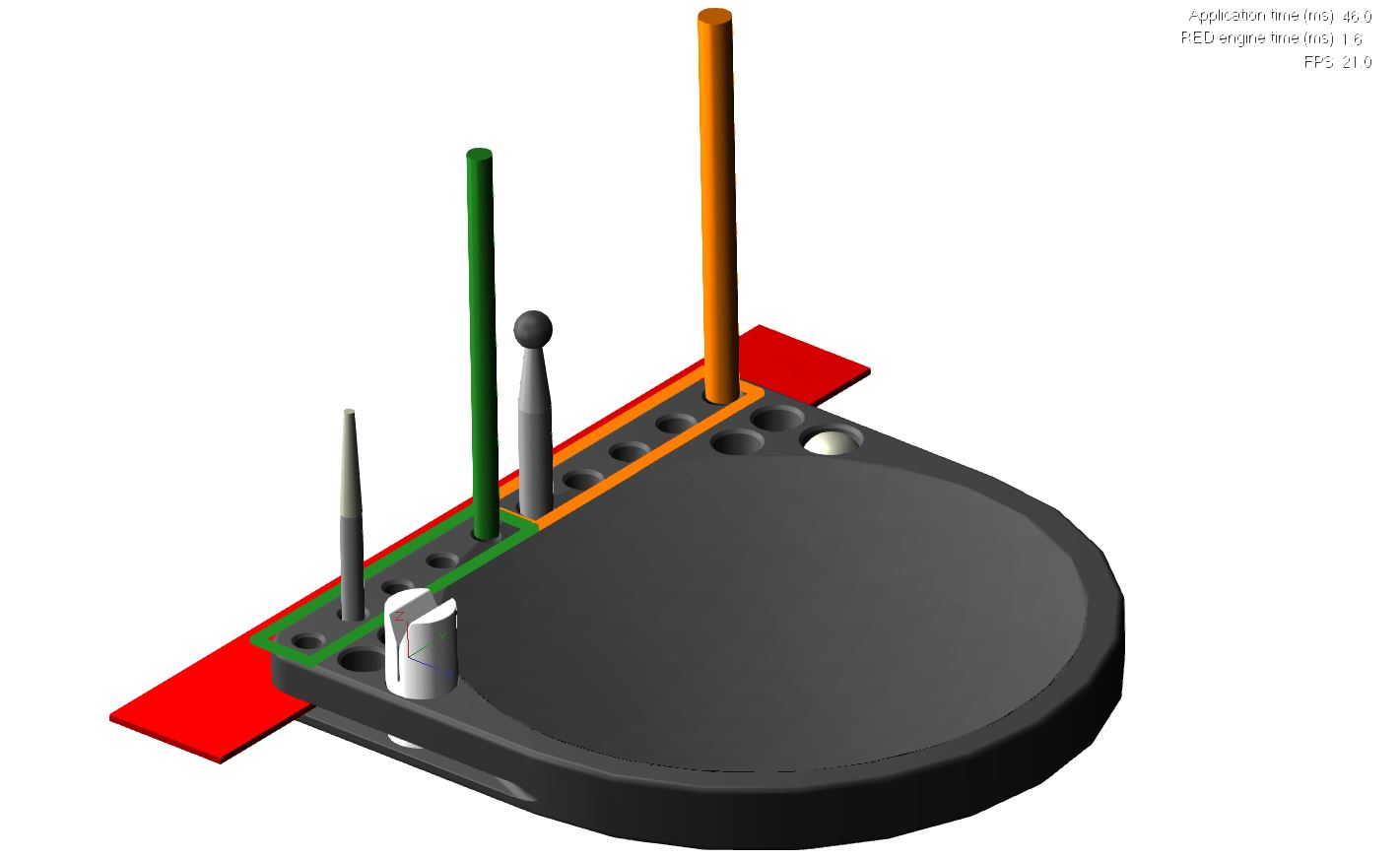

Für den genauen Sitz der Bohrer können Sie eine Blechplatte (rot) in den Spalt einführen, um die Grundplatte nicht zu beschädigen, und die Löcher in den farblich markierten Bereichen nachbohren: grün = 1,7  (max. 1,8) / orange = 2,5 (Durchmesser in mm).

50 mm x 50 mm x 5 mm,      Farbe: grau,      autoklavierbar,                         hier erhältlich

14 Spiegelschutzkappen (Größe 0 = 14 mm Durchmesser)

Bitte trennen Sie alle Teile voneinander, indem Sie die dünnen Verbindungsstege brechen. Entfernen Sie die Überstände z.B. mit einem Fingernagelknipser und versäubern diese Bereiche.

Vor der Behandlung Kappe vom Spiegel entfernen, nach der Behandlung Kappe wieder aufsetzen, um Verkratzen zu vermeiden.

(Farbe grau, autoklavierbar)                 hier erhältlich
